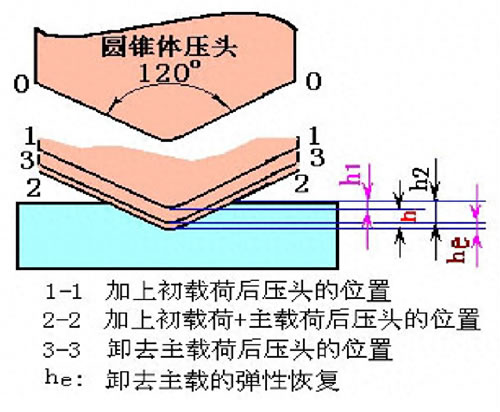

洛氏硬度是以壓痕塑性變形深度來確定硬度值的指標(biāo)，以0.002毫米作為一個硬度單位。在規(guī)定的外加載荷下，將鋼球或金剛石壓頭垂直壓入試件表面，產(chǎn)生壓痕，測試壓痕深度，利用洛氏硬度計算公式HR=（K-H)/C便可計算出洛氏硬度。簡單說就是壓痕越淺，HR值越大，材料硬度越高。在洛氏硬度試驗(yàn)中采用不同的壓頭和不同的試驗(yàn)力，會產(chǎn)生不同的組合，對應(yīng)于洛氏硬度不同的標(biāo)尺。常用的有3個標(biāo)尺，其應(yīng)用涵蓋了幾乎所有常用的金屬材料。

洛氏硬度（HRC）測試，當(dāng)被測樣品過小或者布氏硬度（HB）大于450時，就改用洛氏硬度計量。試驗(yàn)方法是用一個頂角為120度的金剛石圓錐體或直徑為1.5875mm/3.175mm/ 6.35mm/12.7mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕深度求出材料的硬度。最常用的三種標(biāo)尺為A、B、C，即HRA、HRB、HRC，要根據(jù)實(shí)驗(yàn)材料硬度的不同，選用不同硬度范圍的標(biāo)尺來表示：

HRA標(biāo)尺的使用范圍是20-88HRA。是采用60Kg載荷和金剛石壓頭求得的硬度，用于硬度較高的材料。例如：鋼材薄板、硬質(zhì)合金。HRA標(biāo)尺的測試范圍涵蓋了從軟鋼（HRB）、硬鋼（HRC）到硬質(zhì)合金的硬度范圍。然而，事實(shí)上HRA標(biāo)尺很少用于測試軟鋼，主要用于測試薄硬鋼板、深層滲碳鋼和硬質(zhì)合金。在硬質(zhì)合金方面，由于技術(shù)進(jìn)步，有些材料硬度已達(dá)到93-94HRA，這已超出標(biāo)準(zhǔn)規(guī)定。工程上超出HRA高端的測量范圍已成為慣例。 HRA標(biāo)尺有一個特殊用途。在使用洛氏硬度計測試鋼試樣時，如果不知試樣是軟鋼還是硬鋼，可先用HRA標(biāo)尺試測一下，當(dāng)硬度值小于60HRA時可改用HRB標(biāo)尺，當(dāng)硬度值大于60HRA時可改用HRC標(biāo)尺

HRB是采用100Kg載荷和直徑1.5875mm淬硬的鋼球求得的硬度，用于硬度較低的材料。例如：軟鋼、有色金屬、退火鋼等。HRB標(biāo)尺的使用范圍是20~100HRB。硬度值低于20HRB時，由于鋼球的壓入深度過大，金屬蠕變加劇，試樣在試驗(yàn)力作用下的變形時間延長，測試值準(zhǔn)確度降低，此時應(yīng)改用HRF標(biāo)尺。當(dāng)硬度值大于100HRB時，因?yàn)殇撉驂喝肷疃冗^淺，靈敏度降低，精度下降，此時應(yīng)改用HRC標(biāo)尺。在使用HRB標(biāo)尺測試鋼試樣時，一個特別值得注意的地方是：當(dāng)預(yù)先不知道試樣是軟鋼還是硬鋼時，決不可使用HRB標(biāo)尺做測試，因?yàn)橛娩撉驂侯^誤測了淬火鋼，鋼球就可能會變形，鋼球壓頭就會損壞，這是鋼球壓頭損壞的主要原因。遇到這種情況時應(yīng)先用金剛石壓頭，用HRA標(biāo)尺測試一下，再決定是用HRB還是用HRC。

HRC是采用150Kg載荷和金剛石壓頭求得的硬度，用于硬度較高的材料。例如：淬火鋼、鑄鐵等。HRC標(biāo)尺的使用范圍是20~70HRC，當(dāng)硬度值小于20HRC時，因?yàn)閴侯^的圓錐部分壓入太多，靈敏度下降，這時應(yīng)改用HRB標(biāo)尺。盡管HRC標(biāo)尺被規(guī)定的上限值為70HRC，但是當(dāng)試樣硬度大于67HRC時，壓頭尖端承受的壓力過大，金剛石容易損壞，壓頭壽命會大大縮短，因此一般應(yīng)改用HRA標(biāo)尺。

上面提到的HRF標(biāo)尺的使用范圍是60~100HRF。HRF標(biāo)尺是國外使用較多的一個標(biāo)尺，它是測試純銅和較軟的銅合金材料很好的檢測手段。但是在我國，也存在標(biāo)準(zhǔn)硬度塊短缺的問題，它的應(yīng)用也受到了限制。

在采用洛氏硬度試驗(yàn)時，當(dāng)遇到材料較薄，試樣較小，表面硬化層較淺或測試表面鍍覆層時，就應(yīng)改用表面洛氏硬度試驗(yàn)。表面洛氏硬度試驗(yàn)是對洛氏硬度試驗(yàn)的一種補(bǔ)充。表面洛氏硬度試驗(yàn)采用三種試驗(yàn)力，兩種壓頭，它們有6種組合，對應(yīng)于表面洛氏硬度的6個標(biāo)尺。表面洛氏采用與洛氏硬度試驗(yàn)相同的壓頭，采用只有洛氏硬度試驗(yàn)幾分之一大小的試驗(yàn)力，就可以在上述試樣上得到有效的硬度試驗(yàn)結(jié)果。表面洛氏硬度的N標(biāo)尺適用于類似洛氏硬度的HRC、HRA和HRD測試的材料；T標(biāo)尺適用于類似洛氏硬度的HRB、HRF和HRG測試的材料。
