全自動維氏硬度計主要用于測量微小、薄型試件、脆硬件的測試，通過選用各種附件或者升級各種結構可廣泛的用于各種金屬(黑色金屬、有色金屬、鑄件、合金材料等)、金屬組織、金屬表面加工層、電鍍層、硬化層(氧化、各種滲層、涂鍍層)、熱處理試件、碳化試件、淬火試件、相夾雜點的微小部分，玻璃、瑪瑙、人造寶石、陶瓷等脆硬非金屬材料的測試。尤其適用于大批量測量工件的硬度梯度分布曲線，和指定部位的硬度測試。
通過內置步進馬達控制的自動位移臺, 透過鼠標點擊控制, 擁有多樣性的控制模式, 定位精度高, 重復精度好, 移動速度快, 工作效率高；
硬度計技術參數：
參數名稱 | 參數數據 |
硬度標尺（四選一） | 1、（HV0.3,HV0.5,HV1,HV2,HV3,HV5） 2、（HV0.3,HV0.5,HV1,HV3,HV5,HV10） 3、（HV1,HV3,HV5,HV10,HV20,HV30） 4、（HV1,HV5,HV10,HV20,HV30,HV50） |
顯示 | 7寸液晶觸摸顯示屏 |
試驗力范圍 對應硬度標尺四選一 | 1、（0.3、0.5 、1、2、3、5 ） 2、（0.3、0.5 、1、3、5、10.） 3、（1、3、5、10、20、30） 4、（1、5、10、20、,30、50） |
加載控制 | 自動（加載/保持/卸載） |
試驗力保持時間 | 5～60 |
試驗力選擇 | 外置式選力旋鈕，試驗力自動顯示在7寸液晶觸摸顯示屏上 |
物鏡放大倍數 | 10×，20× |
光通道 | 雙光通道（目鏡及CCD攝象通道） |
光學系統（雙光學通道，無需切換） | 1、自動數字式編碼器； 2、總放大倍數(μm)：100×（觀察）, 200×（測量）； 3、測量范圍(μm)： 400；4、分辨率(μm)：0.125 |
硬度測量范圍 | (5-3000)HV |
數據輸出（選配） | 內置打印機，測試數據也可通過USB輸出至U盤進行保存分析 |
試件最大高度 | 165 |
試件最大寬度 | 130壓頭中心線至機壁距離） |
電源電壓 | AC220V/50HZ |

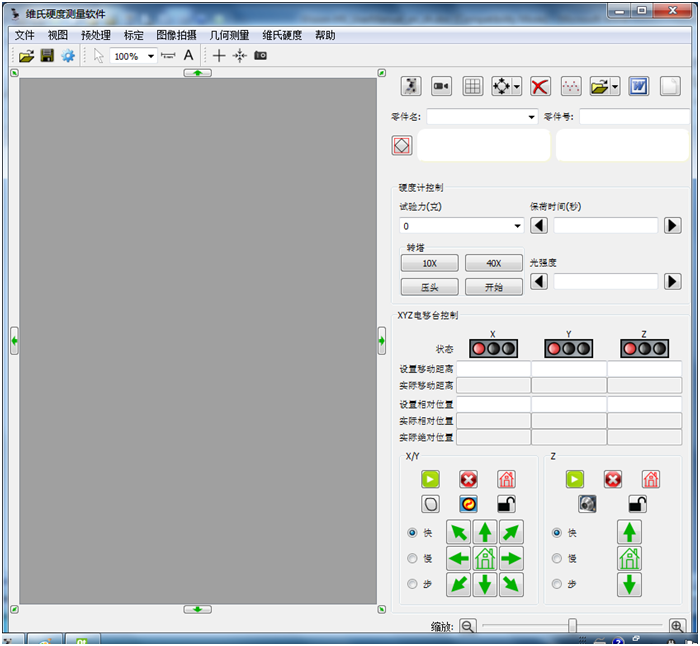

軟件參數：
1、介紹
全自動維氏硬度計，集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種最新專業技術，通過計算機主機實現對維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。這一系統，突破了傳統硬度的測試方式，實現了全自動、高精度、高重復性的硬度測試，是材料分析的重要設備。

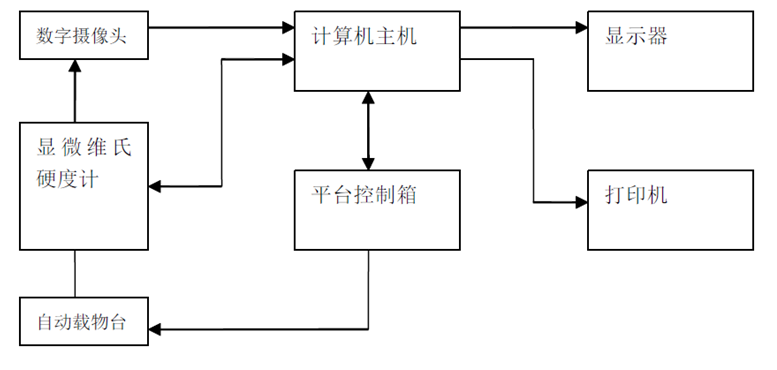

2、組成
計算機主機通過 RS232 串口，控制硬度計的動作并接收硬度計的相應信息；計算機主機通過 RS232 串口，控制平臺控制箱，并通過平臺控制箱，控制自動載物臺移動并接收相應信息；維氏硬度計所壓的壓痕的光學信號，通過數字?jǐn)z像頭成像在計算機顯示器上，再通過自動、手動讀數，測得維氏硬度值。
3、主要功能：
物料 | 介紹 | |
壓力控制 | 硬度計試驗力轉換時，系統感知試驗力變化并實時顯示在系統中。 | |
轉塔控制 | 軟件控制硬度計進行物鏡—壓頭之間相互切換，無需人工控制硬度計 | |
加載控制 | 軟件控制硬度計進行加載，無需人工控制硬度計。 | |
測量控制 | 軟件控制硬度計轉塔、加載并直接讀取維氏硬度值 | |
Z軸控制 | 軟件控制硬度計Z軸上升下降 | |
自動聚焦控制 | 軟件控制硬度計Z軸自動聚焦，找出產品表面最清晰點。 | |
光源亮度控制 | 對光源的亮度進行設置 | |
圖像采集 | 實時顯示硬度圖像，可存儲、打印圖像，以及定倍打印。 | |
手動/自動測量 | 手動：拉對角線測量、兩點卡線測量、四點測量、自動：自動找出壓痕的四個頂點，速度快，數據準。連打連測、即打即測、 | |
硬度換算 | 依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示，并可轉換各種國際標準 | |
圖文報告 | 自動記錄測量數據，自動生成硬度—深度曲線，保存或打印硬度—深度曲線及所有壓痕測量值；保存或打印壓痕圖像及當前壓痕硬度值； | |
努氏測量 | 可更換努氏壓頭進行努氏硬度自動測量 | |
自動Z軸 | 自動調焦步距: Z軸自動調焦時移動步距， 默認1.25mm. Z軸按鍵步距: 鍵盤或界面方向鍵按鍵Z移動距離，默認1.25mm Z軸上升下降：低速(mm/s): 默認0.0625mm/s.高速 (mm/s):，默認1.0mm/s.速度可調。 | |
自動載物工作臺 | 可通過鼠標點擊界面中任意點自動選點，可進行直線開始位置的設定和隨機移動位置設定，通過鼠標對自動X-Y位移臺載物臺進行 | |
馬達 | 步進馬達 | |
最大移動距離 | 50mm | |
最小移動距離 | 1mm | |
移動速度 | 可調 | |
位移重復精度 | 1um | |
樣品臺尺寸 | 100mmX100mm | |
圖像采集/識別 | 采用高質量、高分辨率300 萬像素?cái)z像機，高速采集：1280X1024 分辨率：25 幀/秒，大尺寸原始圖像采集；采用的圖像及測量結果 | |
自動測量時間 | 約0.3S/1個壓痕 | |
測量重復性 | ±1.0% （700HV/500gf，壓痕清晰時） | |
最小測量單位 | 0.01mm | |
4、標準配置：
維氏硬度計 | 試驗力四選一 | |||||
標準配置： | 顯微維氏壓頭 | 1個 | 10X物鏡 | 1個 | 20X物鏡 | 1個 |
| 砝碼 | 1套 | 維氏硬度塊 | 2塊 | 10×測微目鏡 | 1個 |
| 電動平臺控制器 | 1個 | 電動十字工作臺 | 1個 | 水平儀 | 1個 |
| 水平調節螺釘 | 4個 | 螺絲批 | 2個 | 外接電源線 | 1根 |
| 防塵罩 | 1個 | 安裝和操作手冊 | 1份 | 光學適配鏡 | 1個 |
| USB 加密狗 | 1個 | 攝像頭 | 1個 | 軟件光盤 | 1個 |
| 控制專用連接線 | 1個 | RS232通訊線 | 1個 |
| |
|
|
|
|
|
| |
軟件配置： |
| |||||
XY樣品移動控制 | 提供XY電動移動樣品臺:可用軟件控制也可手動調節；XY可同時運動；XY可用鍵盤方向鍵微調精確到位； | |||||
XYZ遙感 | 控制XY電動移動樣品臺 | |||||
加載模式和路徑設置 | 提供多種加載模式包括沿線、沿邊緣角度、沿曲線邊緣角度等；加載點坐標可任意設置 | |||||
自動邊緣掃描 | 沿樣品邊緣自動掃描并自動找到拐點如齒頂齒根等 | |||||
自動全景掃描 | 通過圖像拼接，就可以方便的生成放大的樣品全景圖像，隨意移動到指定圖像位置。 | |||||
自動加載、聚焦、測量 | 系統按設定的加載模式，自動聚焦、自動加載、自動測量,并自動繪制硬化曲線；一鍵完成 | |||||
硬度值轉換、修正、有效驗證 | 系統可同時將測得的顯微維氏硬度值轉換到其它多個硬度標尺如HB、HR等；可對球面圓柱面樣品測量值進行修正； | |||||
數據統計 | 自動計算測量硬度的平均值、方差、Cp、 Cpk等統計值 | |||||
數據儲存 | 測量數據和圖像等可保存于一個文檔供以后調出 | |||||
測試報告 | 自動生成WORD或EXCEL文檔報表；用戶可定制報表格式；標準格式包括每單個硬度測量值、統計值、壓痕圖像、和硬化曲線等 | |||||
努氏硬度 | 可設置為努氏硬度測量 | |||||
斷裂韌性 | 可設置為測量壓痕斷裂韌性 | |||||
其它功能 | 含顯微圖像處理與測量系統的所有功能，包括圖像拍攝、標定、圖像處理、幾何測量、文檔標注、相冊管理、和定倍打印等 | |||||
電腦 | 聯想商業電腦 | |||||
